管材是建筑工程必需的材料，常用的有給水管、排水管、煤氣管、暖氣管、電線導管、雨水管等。隨著科學技術的發展，家庭裝修使用的管材也經歷了普通鑄鐵管→水泥管→（鋼筋混凝土管、石棉水泥管）→球墨鑄鐵管、鍍鋅鋼管→塑料管及鋁塑復合管的發展歷程。

管材用途多種多樣，但它們有一個共同需要監測的數據——外徑，外徑是檢測管材合格與否的因素之一。

雙軸測徑儀為某制管廠解決了管材外徑及橢圓度的檢測難題，它實現了實時、無損、高速的在線檢測，為制管廠提供及時的管材外徑質量信息。

設備參數

測量范圍：40-76mm；

測量精度：≤0.02mm；

測量頻率：500Hz；

尺寸mm：850×770×150；

重復精度：≤0.02mm；

顯示頻率：3次/秒；

工作方式：連續；

工作電壓：~220V±15% 50Hz；

環境溫度：-20℃~65℃；

環境濕度：小于85%RH。

雙軸測徑儀組成

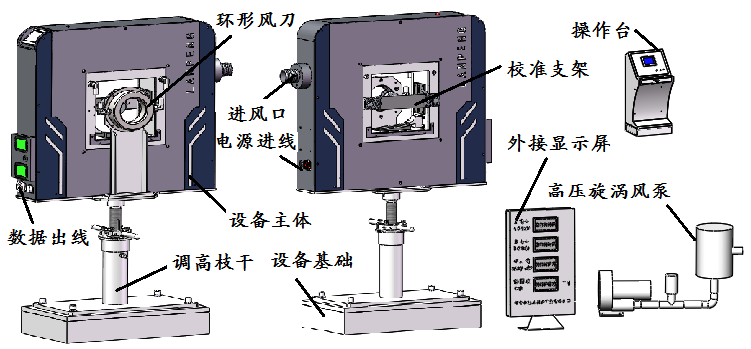

主要由設備主體、環形風刀、校準支架調高枝干、外接顯示屏、操作臺、高壓旋渦風泵及電路部分組成。

安裝位置

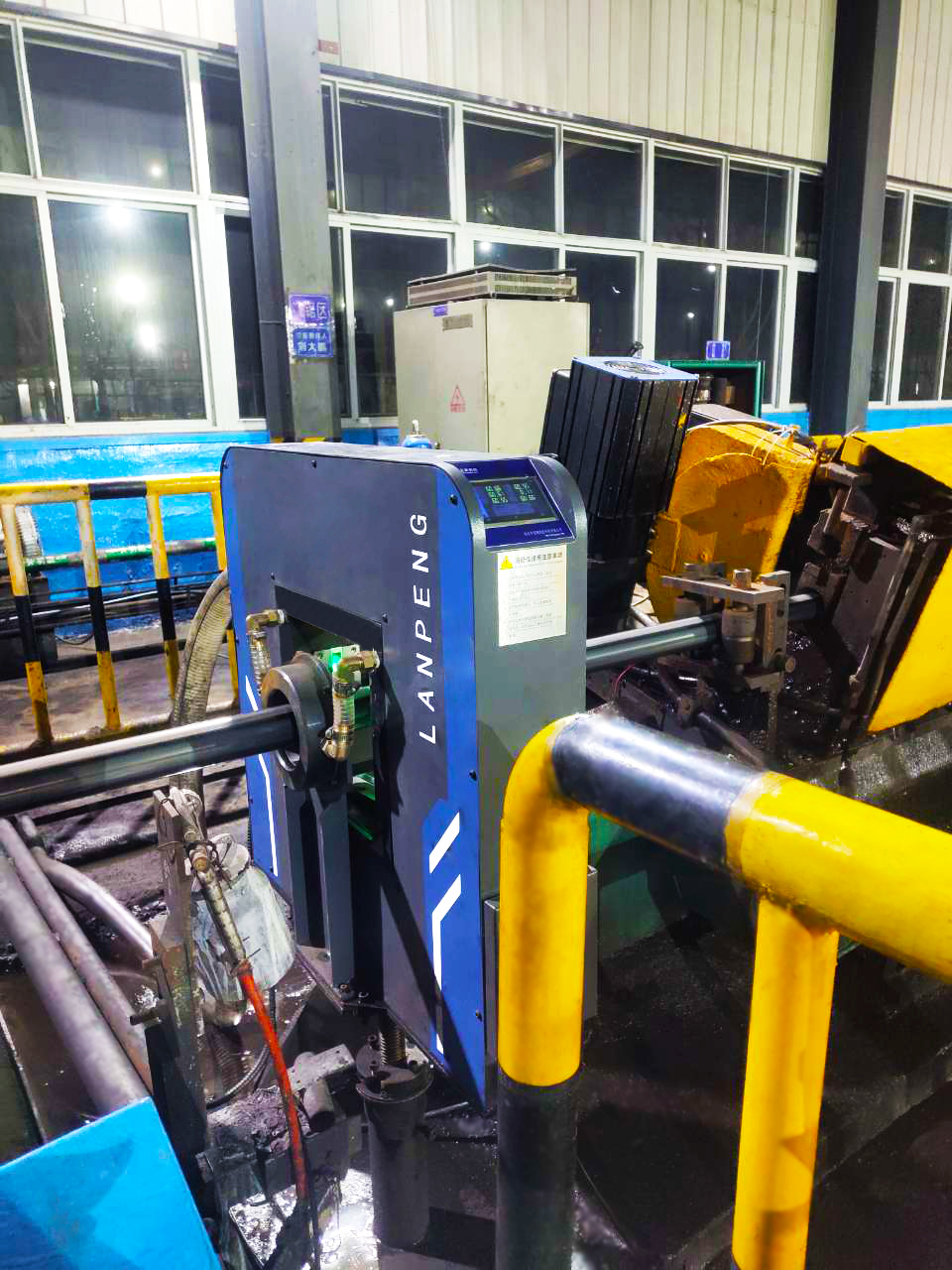

本儀器可應用于棒材產線，安裝時在保證設備安全的前提下盡量靠近出料口，可以在較短的時間內獲得測量值，有利于設備電機轉速的調節，獲得較好的調節效果。

雙軸測徑儀具備兩套操作系統：觸摸屏、控制柜。

控制柜

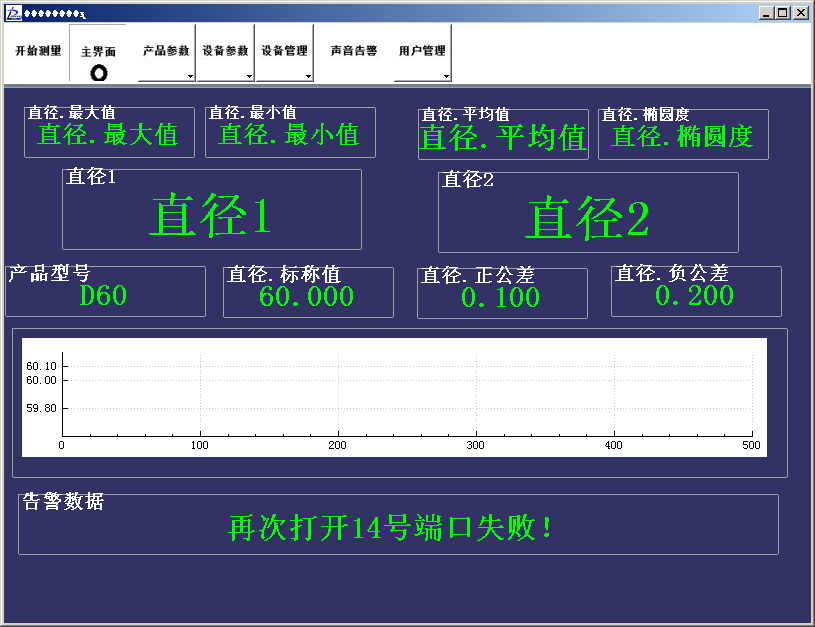

在桌面上，雙擊圖標，打開測量軟件，登陸成功后進入主界面。

可進行產品型號配置、產品型號選擇、報警配置、開始測量與停止測量、歷史查詢、數據導出、退出軟件等操作

產品型號配置

包括直徑、標稱值，直徑、正公差，直徑、負公差，產品批號，產品鋼種，測量方式，生產速度，鋼長度，頭部忽略，尾部忽略等的設備。

其中：

“類型名稱”中添加產品型號名稱。

“直徑.標稱值”填寫該被測工件標稱值。

“直徑.正公差”、“直徑.負公差”填寫公差值，都為正數，系統自動計算區間。

“橢圓度.正公差”輸入橢圓度值。

（“橢圓度.標稱值”和“橢圓度.負公差”只填0；）

注：其余參數為保留值，不用設置。設置完畢后，須重啟軟件方可生效。

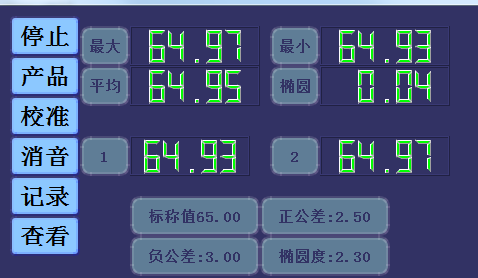

觸摸屏安裝在測徑儀上，開機上電后，進入桌面，雙擊圖標，即可運行測徑儀程序。點擊【開始】按鈕，設備開始測量。

可進行產品參數設置、校準、聲音/消音、記錄查看、查看等操作。

雙軸測徑儀在制管廠進行外徑及橢圓度的檢測，提供實時檢測數據可供查看，提供實時超差報警提示產品異常，提供歷史數據以供查看。
