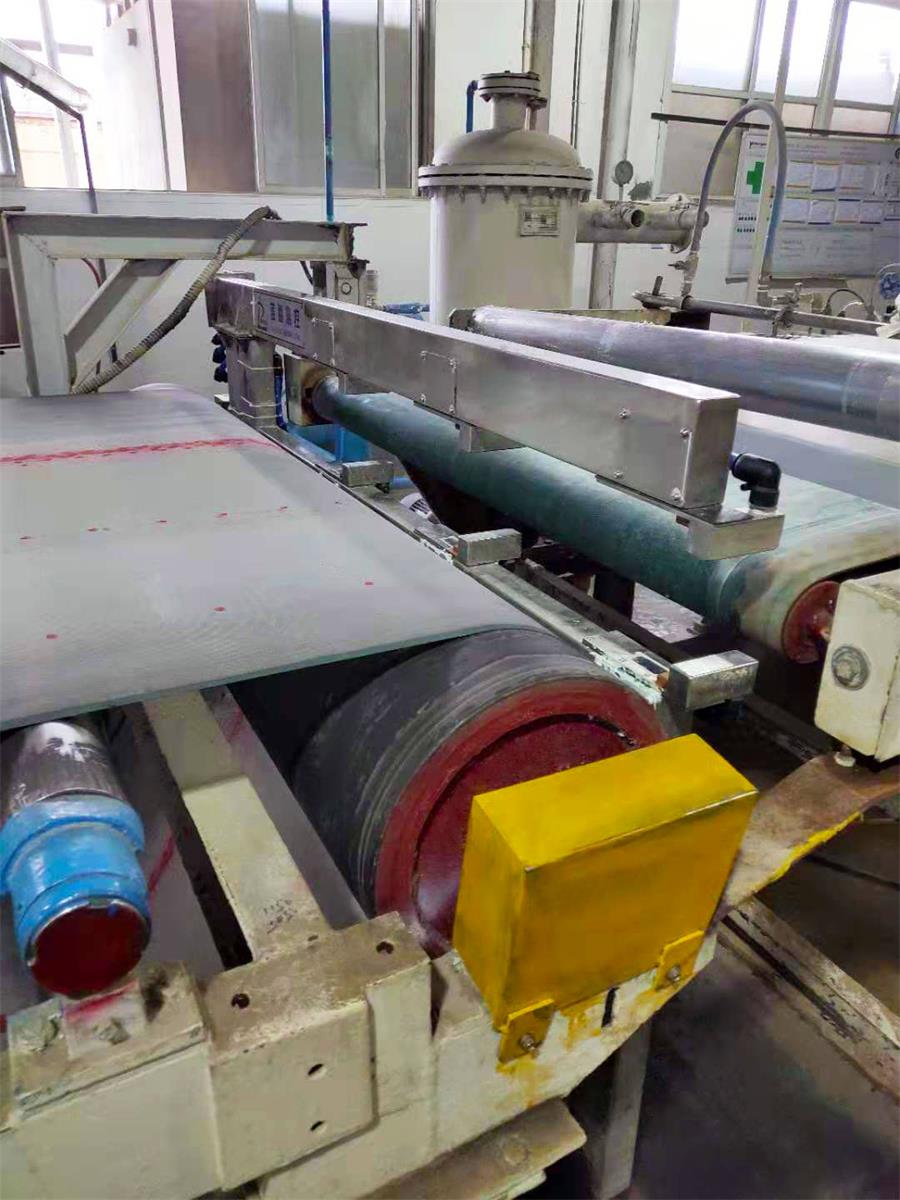

作為幾何尺寸測量儀器定制廠家，藍鵬測控為某耐火板生產產線定制了一臺測厚儀，其安裝位置較窄，被測物寬度較長，生產速度較慢，根據實際生產及檢測需要，將激光測厚儀定制成3點式掃描激光測厚儀，檢測路線呈平行的3個“Z”字形。

設備參數

測量范圍：0～20mm；

測量精度：≤±0.1mm；

測量頻率：500Hz；

設備外形尺寸：2184×390×1278mm；

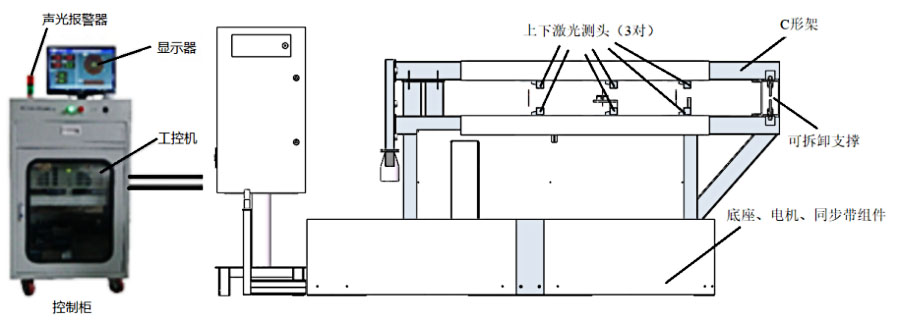

激光測厚儀主要由底座、電機、同步帶、C形架、上下激光測頭（3對）、可拆卸支撐、控制柜、工控機、顯示器和聲光報警器等部分組成。

測厚儀的底座、電機、同步帶、C形架是測厚儀的支撐結構件。底座與基礎固定，底座上面設置電機、同步帶等。電機驅動同步帶旋轉可帶動C形架在底座上滑動可以調整測量點的測量位置或對被測物進行掃描測量。

測厚儀的測量由上、下3對個激光測頭完成，激光測頭測得的原始數據傳輸到控制箱進行處理、計算。控制柜內裝有各種電路系統，可實現數據存儲、顯示等功能，測量結果直接在電腦顯示屏上顯示。控制箱的斜面上設置一個報警燈，當測量數據超出設定的標準值，設備發出報警信號。

功能描述

實時顯示測量值，顯示頻率3-5秒/次。

產品參數設置：可設置產品規格、正負公差、橢圓度公差等參數。

修正功能：自動或手動修正，當系統誤差過大時可用校零功能自我校準。

測量規格自動調整功能：當切換軋材規格時自動調整測頭至最佳位置。

超差報警功能：數據超差時聲光報警。

測量數據連續測量連續存儲，存儲時間大于1年。

可通過測量系統軟件進行歷史數據查詢，也可將文件轉換成Excel格式進行查詢。

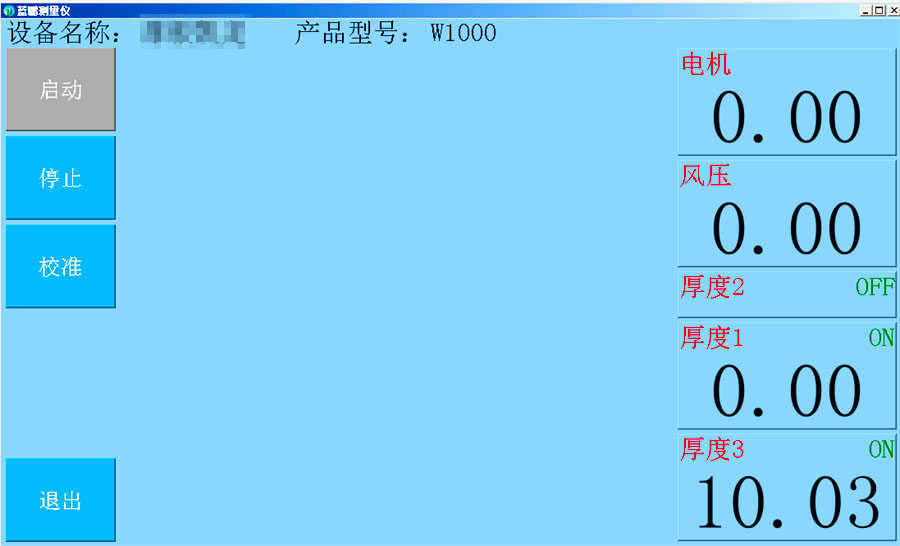

啟動程序

先啟動服務程序

再啟動上位機程序

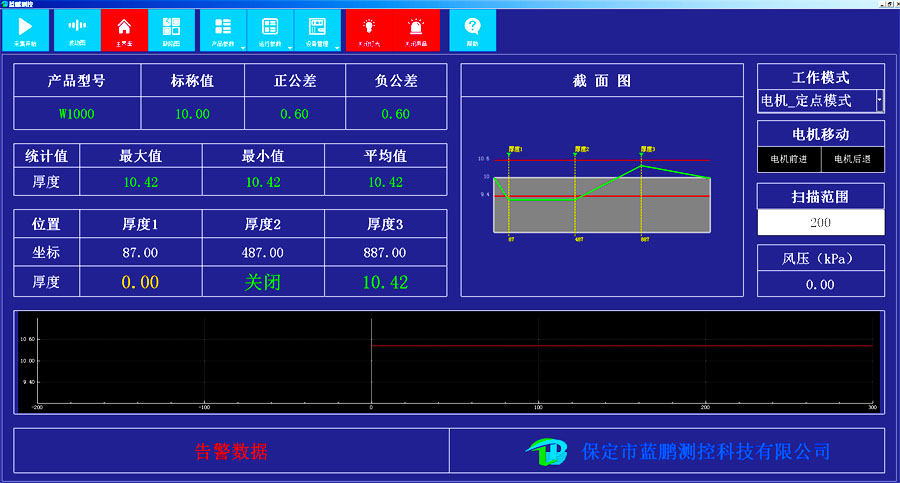

可顯示測量的各項信息及各種圖表。并可在該測控軟件系統中進行各項操作。

工作模式分為定點和循環兩種，定點時，在當前位置測量；在循環模式，電機從當前位置開始，按指定的掃描范圍量程內進行移動循環運行。

測控軟件可進行產品型號配置、產品型號選擇、測量啟停、報警開關、歷史查詢、校準等多項操作。詳情請看使用說明書，在這里不一一介紹了。
