有的鋼廠生產的鋼材種類很多，為了節約資金，讓測量?jī)x盡可能多的完成多種鋼材的尺寸檢測而研發定制了多功能測徑儀。



某大型鋼廠生產軋制有棒材、角鋼、扁鋼三種類型的鋼材，為了對這三種鋼材均能做出檢測，研制了LPBJ150.8多功能測徑儀，它是非接觸在線檢測設備，主要用于冶金業棒材外徑，角鋼邊長，扁鋼的寬度和厚度在線檢測。測量的數據客觀，實時性好，測量結果保存完整，對生產線進行質量監測、跟蹤和生產工藝分析。





測徑儀是集光學、機械、電子和計算機技術一體化的測量設備。它采用雙測頭技術，以應對大尺寸鋼材的檢測，使其適應各種規格的鋼材測量。根據該鋼材的生產情況及要求，測量車內裝了五路70單測頭和三路由70單測頭組合的150雙測頭。



主要技術參數



測量范圍：0～150.00mm。



允許偏差：



圓鋼≤±0.02mm；



角鋼邊長≤±0.10mm（在扭轉0～3°范圍內）；



扁鋼寬度≤±0.15mm（在扭轉0～3°范圍內）；



扁鋼厚度≤±0.05mm（在無扭轉情況下）；



重復性：≤±0.01mm。



測量頻率：≥500Hz。



顯示內容：



實時顯示測量數據、曲線以及缺陷，顯示響應時間小于0.2秒。



顯示器：同一時刻被測物4個方向的外輪廓尺寸、最大值、最小值、平均值、橢圓度和截面圖，尺寸波動趨勢圖，缺陷分析圖。



現場LED顯示屏：同一時刻測量數據的最大值、最小值、橢圓度及設備運行狀態。顯示頻率0.66～3次/秒。





多功能測徑儀配備了測控軟件系統，可顯示并分析不同的鋼材檢測結果。

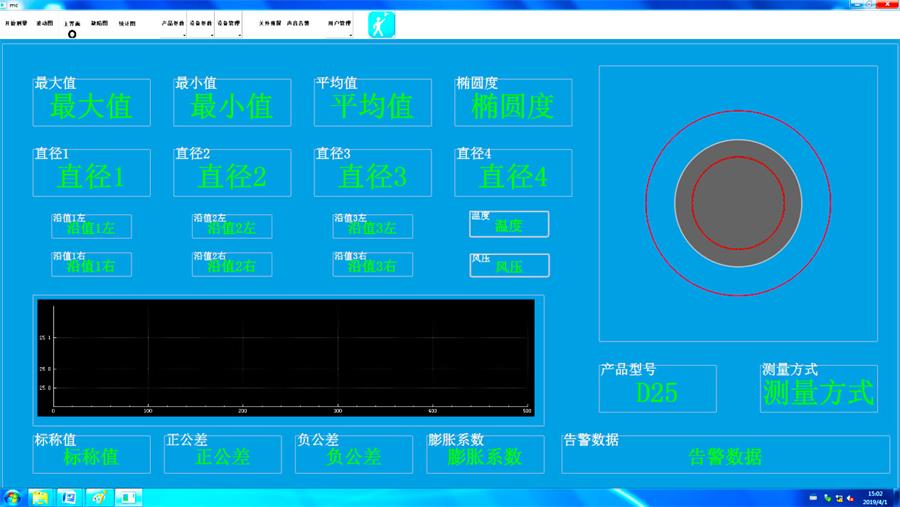

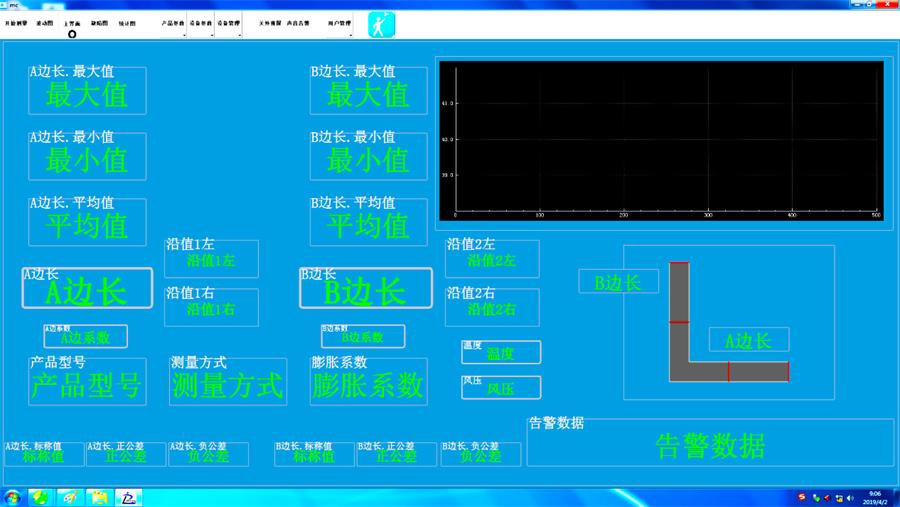

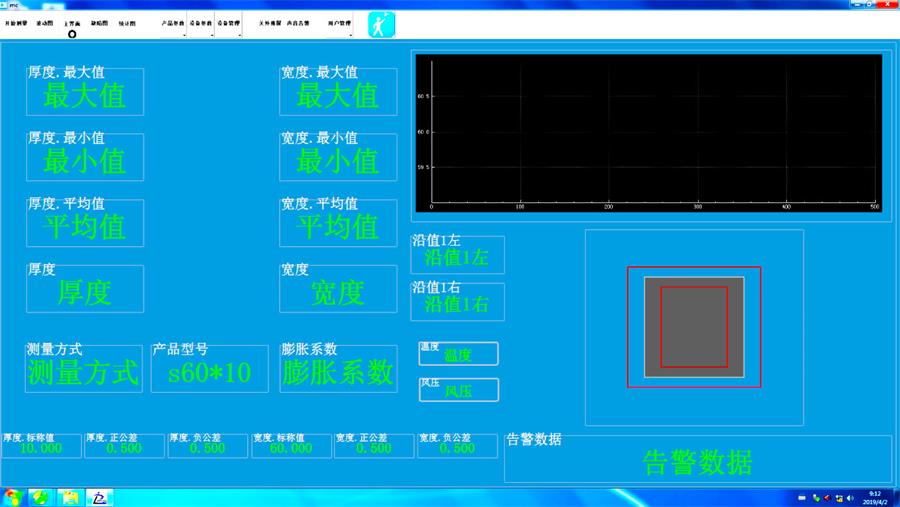

“截面類型”選擇“角鋼”。“截面類型”選擇“鋼板測厚測寬”。“截面類型”選擇“圓鋼”。不同的鋼材選擇不同的截面類型。





主界面分菜單欄、數據展示區和告警區三大塊。





菜單欄有“主界面”、“產品參數”、”設備參數”、”設備管理”、“關外接屏/開外接屏”、“聲音告警/告警靜音”、“用戶管理”等幾個按鈕組成。





數據區顯示的數據有統計數據、測量數據、標稱值、正負公差、膨脹系數、溫度、風壓等與測量相關的數據以及截面圖和趨勢圖。



告警區域顯示設備運行錯誤和其他提示。



正是因?yàn)楦鶕?jù)需求定制的測量設備，使其能對多種鋼材，多種數據進行檢測，也為各生產線提供各種幾何尺寸檢測定制服務。
