在鋼鐵行業中，對高線、盤螺等的檢測，大部分都采用八軸測徑儀進行全方面的檢測，但也有很多鋼材本身圓度很好，僅用單軸測徑儀就可實現尺寸的檢測，藍鵬測控為某機械制造廠就定制了一款具備控制柜及測控軟件系統的單軸測徑儀，既可適應惡劣軋鋼環境，又可完成高品質的測量。

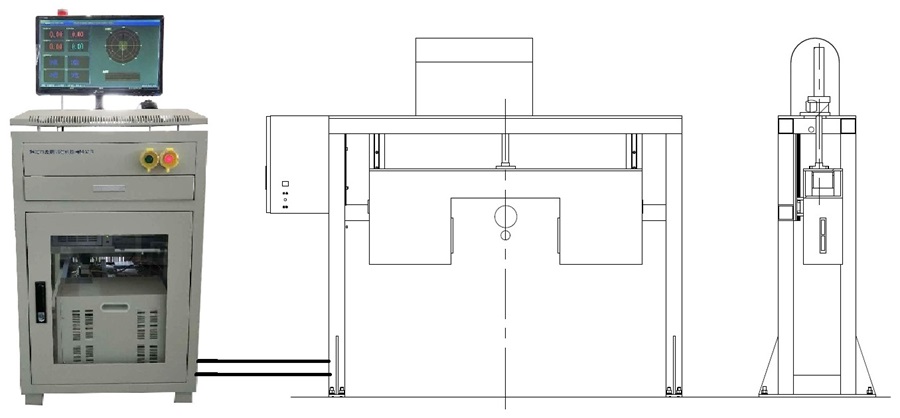

總體布局

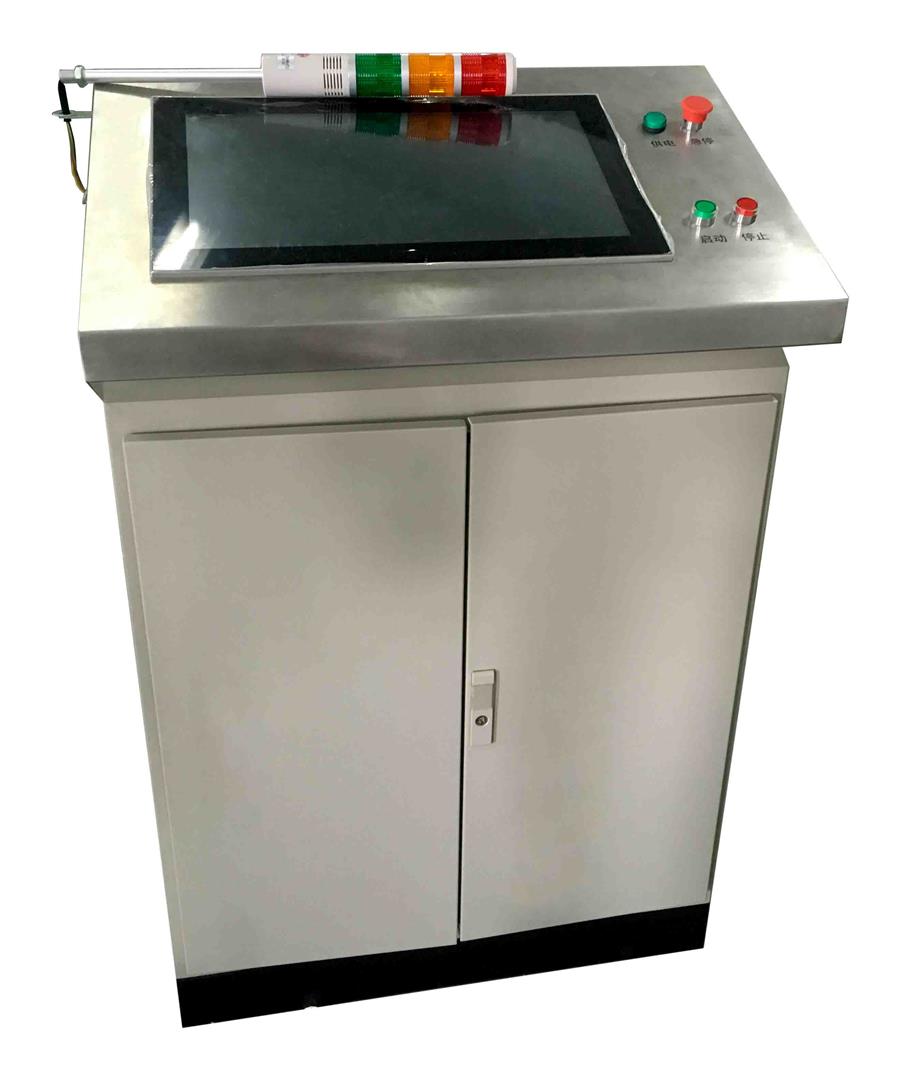

整套系統包括測徑儀、控制柜、工控機、漩渦風機等。測徑儀、漩渦風機安裝在生產線現場，控制柜安裝在控制室，通訊根據線纜長度選擇網線或線纜長度連接。

技術參數

1、測量范圍：φ30～φ130mm

2、被測棒材直徑：φ45～φ115mm

3、測量精度：≤0.025mm

4、每個截面測量直徑數：1個

5、測量頻率：500Hz

設備功能

1、提供報警信號并進行開關量輸出，以備完成撥料動作；聲光報警器在超差管撥料后停止報警；

2、工控機采用工業觸摸一體機；

3、存儲采用單根存儲方式，即每根鋼存儲為一個文件；

4、帶自動（電動）升降功能。

軟件系統

單軸測徑儀配備了工控機及軟件系統，進入軟件系統主界面，如下圖。可顯示測量值及趨勢圖等信息，同時還有波動圖、缺陷圖等界面，能存儲歷史數據，能將歷史數據導出。

單軸測徑儀一般是用于線纜、電纜、橡膠、塑料等產線進行外徑尺寸檢測，并不具備測控軟件，也不能在惡劣軋鋼環境下進行檢測，但藍鵬測控不僅僅是生產小型測徑儀，在各種惡劣的軋鋼廠都有各種測徑儀、測寬儀、測厚儀、直線度測量儀、測長儀、表面缺陷檢測儀等的應用，具備豐富的應對鋼廠檢測需求的經驗，因此，很順利的為該機械廠完成了單軸測徑儀的定制。

該測徑儀無論是顏色還是功能，都安裝機械制造廠的需求定制，完美的解決了生產需求，實現高質量檢測。
