螺旋焊管是將低碳碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管。

質量保證

按照螺旋焊管生產標準的規定，螺旋焊縫鋼管的主要檢驗/控制項目包括：

外形尺寸：鋼管外徑、壁厚、橢圓度、彎曲度、管端垂直度。

長度外觀質量：焊縫余高、錯邊、鋼管表面、分層、夾雜、焊縫缺陷判定。

化學成分、焊接接頭拉伸試驗、靜水壓試驗、酸蝕檢驗、無損檢驗。

藍鵬測控作為幾何尺寸測量儀器專業廠商，為某螺旋焊管廠生產制造了可檢測外徑、橢圓度及周長的智能在線大直徑測徑儀。

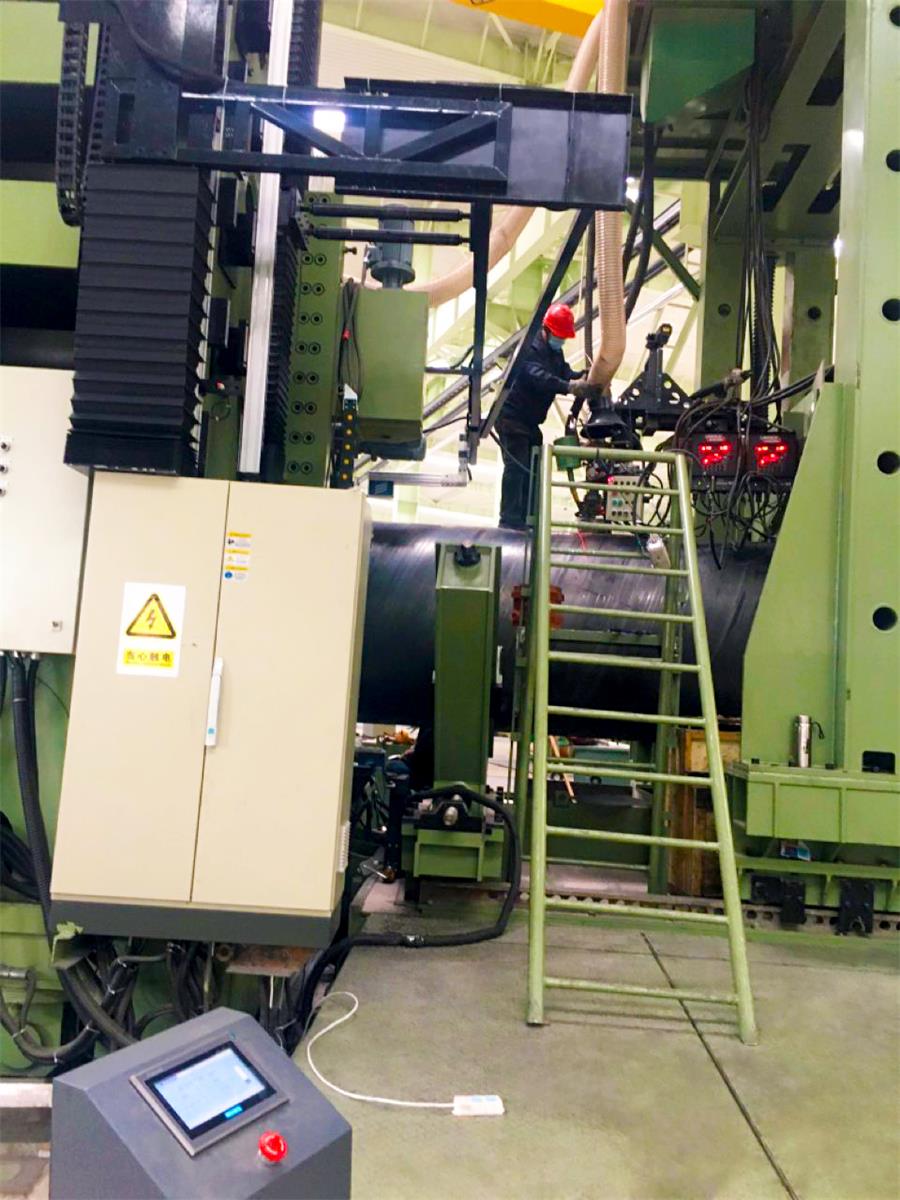

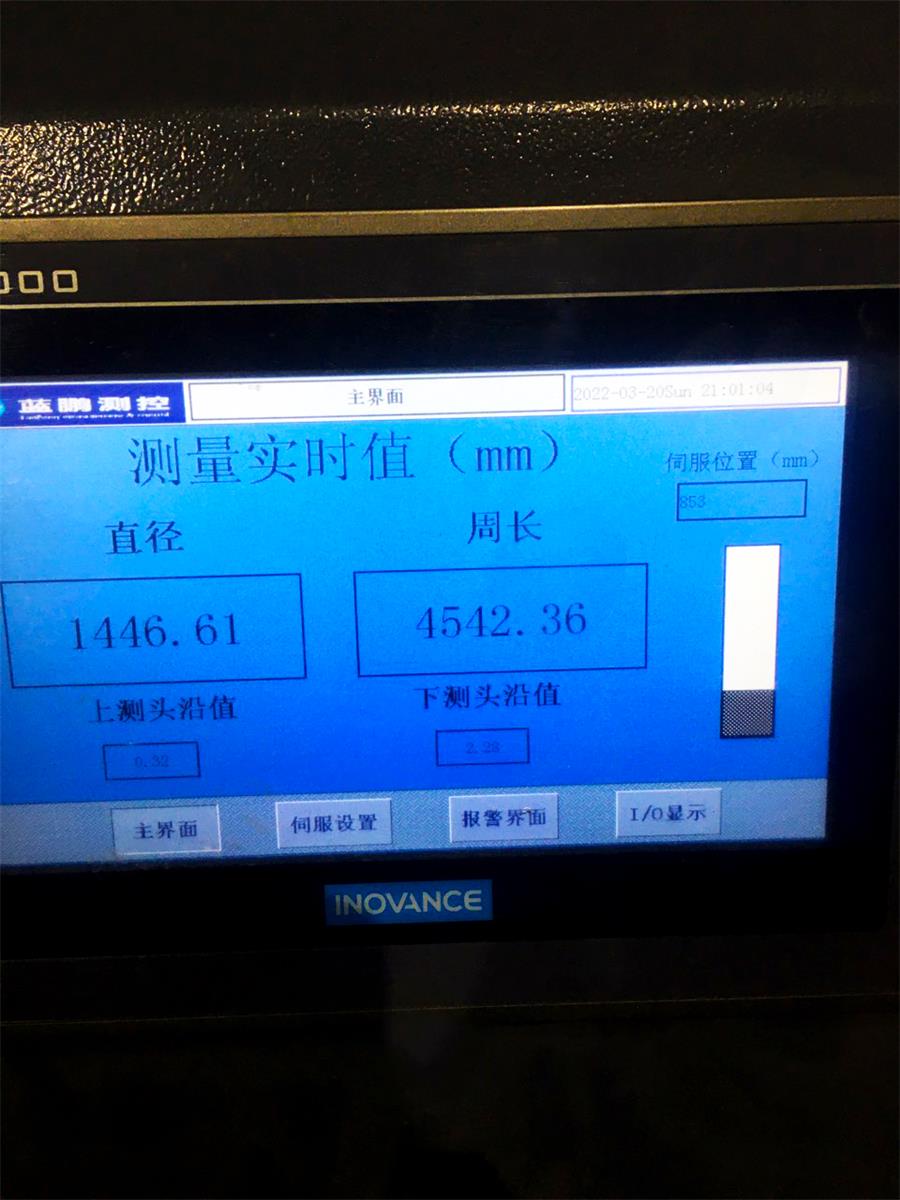

大直徑測徑儀實現了生產的所有螺旋焊管規格范圍內的在線測徑，實現直徑、周長、橢圓度檢測及報警。二維傳感器加防塵蓋、防護罩、采用特殊設計，運轉無聲有力。在線連續檢測，實現現場無人查看，遠程接入中控室內查看，并在中控室中實現聲音報警功能，流水線實現完全無人化智能作業。

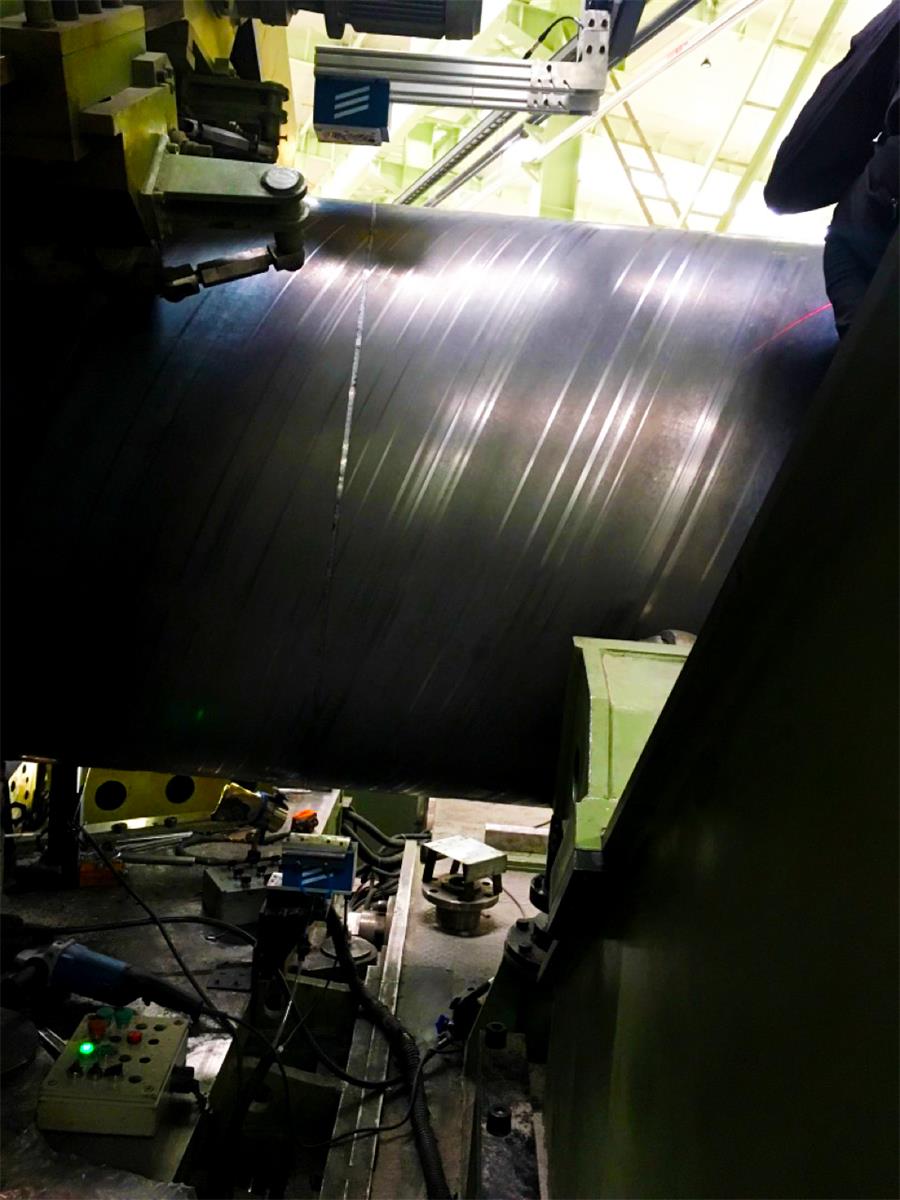

測徑儀內設置兩臺激光傳感器，可實時采集測頭到被測物外表面的距離數據。底部測頭防護箱視窗框配吹掃系統，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。

設備參數

測量精度：直徑≤±0.25mm；周長≤±1mm。

設備尺寸：3408*1525*3500。

測量范圍：610~3048mm。

采樣頻率：3.8毫秒。

工作電壓：200V-240V/380V-480V。

工作方式：連續。

環境溫度：-10℃~50℃。

環境濕度：小于99%。

大直徑測徑儀是根據該廠螺旋焊管的生產需求研發的設備，通過溝通需求，現場考察，研制了符合該廠檢測需求的智能型大口徑測徑儀，滿足生產的610~3048mm范圍內的螺旋焊管尺寸檢測，檢測不同規格時，可調節測頭距離，完成高精度大范圍的尺寸檢測。

藍鵬測控致力于幾何尺寸智能測量儀的研發，對各大中小口徑的鋼管均可檢測，完全根據生產需求定制，確保每臺儀器都能滿足產線檢測需求。
