一臺單軸測徑儀

=

0.003mm以上的檢測精度；

每秒500/2000次的外徑檢測；

100微秒以下的曝光時間；

0.1~∞的測量范圍（定制）。

單軸測徑儀的一組測頭具備光源、CCD芯片、發射鏡頭、鏡片組、接收鏡頭、光闌、信號采集電路等。

光源

=

3000mcd的高亮度光源；

80000小時以上的使用壽命。

CCD芯片

=

35mm的有效感光長度；

0.0047mm的單個像元尺寸；

15MHz的掃描頻率。

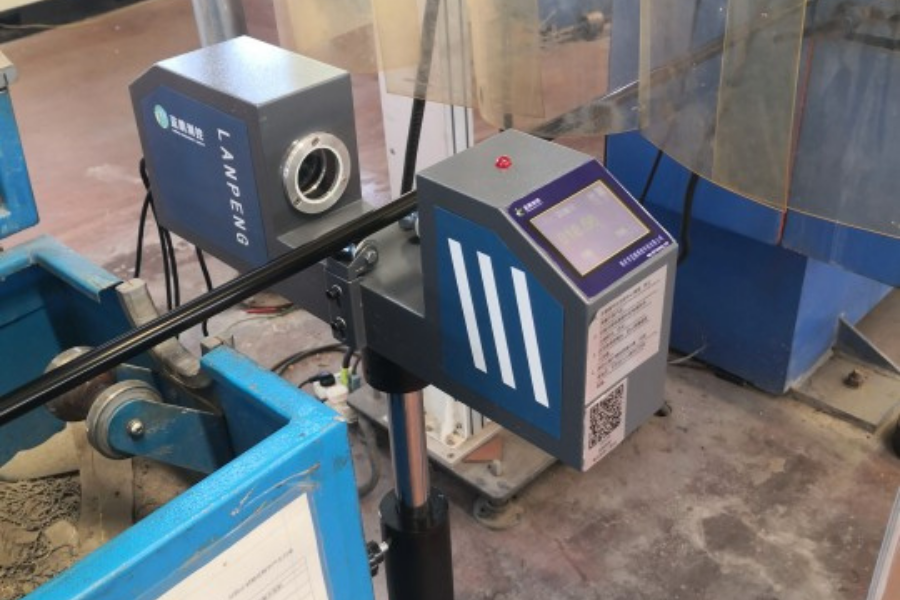

單軸測徑儀以光電檢測原理，實現非接觸式生產線在線檢測，并可控制牽引機或擠出機速度來控制外徑尺寸，經實際應用后發現，采用帶有自動控制功能的單軸測徑儀后，線纜的線徑波動幅度從0.05mm以上減小到±0.01mm以內。

現在單軸測徑儀在線纜電纜生產廠并不陌生，很多廠家都選擇采用測徑儀來代替人工卡量，某些線纜廠甚至一次上線多臺測徑儀應用于不同的產線，實現高效化生產。

測徑儀是采用單路測徑儀來進行檢測，利用CCD光電圖像傳感器和光學成像系統作為檢測部件，通過控制測量成像，可對生產過程中的線纜直徑作實時監測，測量結果顯示于液晶顯示屏上，也可配備遠距離LED大顯示屏進行顯示。測量前可根據測量要求設置線徑的上下限值，超出允許值有聲、光信號報警，并且有PID自動或手動調節功能，可控制電纜的外徑尺寸值。

追根揭底，線纜生產廠生產所追求無非是效率、品質、速度與效益，而單軸測徑儀則能滿足生產線檢測的各種需求，這使得測徑儀的應用越來越廣泛。

它具有設計先進，性能穩定可靠，高速高效，操作維修方便等特點，可適用于各種類型的線纜電纜的檢測。可完成數據的采集和顯示、生產控制過程的監控等功能。這對提高產品質量、產量，減輕工人勞動強度具有重要意義。
