在線直線度測量儀——一種直線度檢測裝置，且是能安裝在產線進行在線檢測的設備，既能檢測直線度尺寸，又可測量外徑及橢圓度尺寸。

在線直線度測量儀是基于光電檢測原理的非接觸式檢測設備，可檢測每米（定制）的直線度尺寸，配置的智能測控軟件系統，對檢測數據進行分析并以多種形式顯示，數字、圖表等。并可長期保存歷史數據。

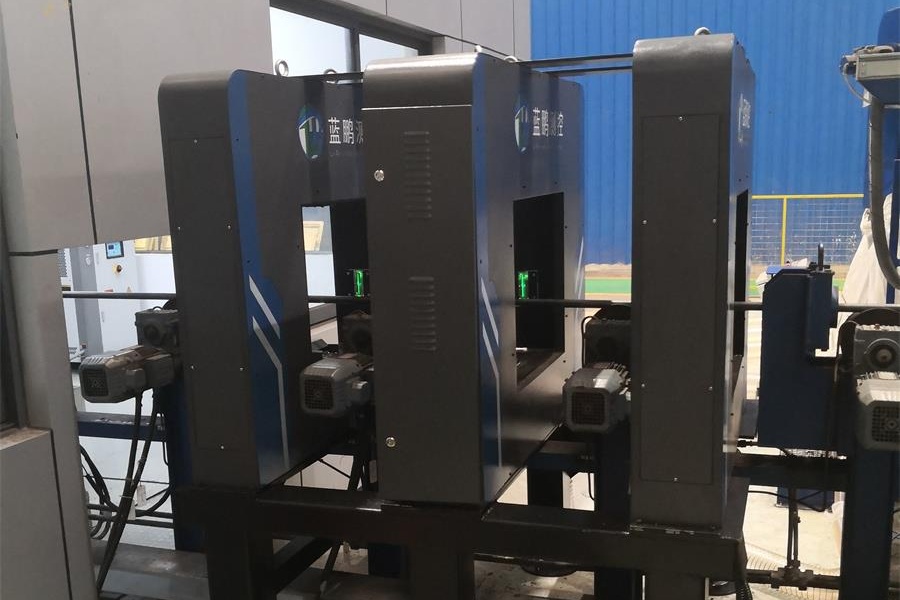

在線直線度測量儀可安裝在矯直機后，用于檢測矯直后的被測棒材是否符合標準，并可將檢測數據傳輸給分揀系統，由分揀系統金屬好壞軋材的區分。

技術參數：

（1）可測棒材直徑范圍：50～140；

（2）直線度測量精度：≤±0.5；

（3）測量頻率（Hz）：500；

（4）環境溫度要求（℃）：-20～50；

（5）環境濕度要求（%RH）：85（不結露）；

（6）測量儀的外形尺寸約：1240×1150×1660（L×W×H）。

通過在線直線度測量儀的使用，可獲得直線度、外徑、橢圓度尺寸信息，可得到翹頭、翹尾尺寸，處理前與處理后數據詳細對比顯示。對操作工有巨大幫助。
