光電測寬測厚儀可測帶鋼、扁線、方鋼等的寬度與厚度尺寸，之所以是測量較窄的產品的寬度與厚度，是因?yàn)閷挾忍珜挘宀亩秳?dòng)的傾斜會對厚度精度有很大影響，而需要測較寬軋材的寬度與厚度尺寸，也可采用光電測寬激光測厚或激光測寬測厚的方式（此外還有機器視覺測寬、射線測厚等多種原理的儀器）。

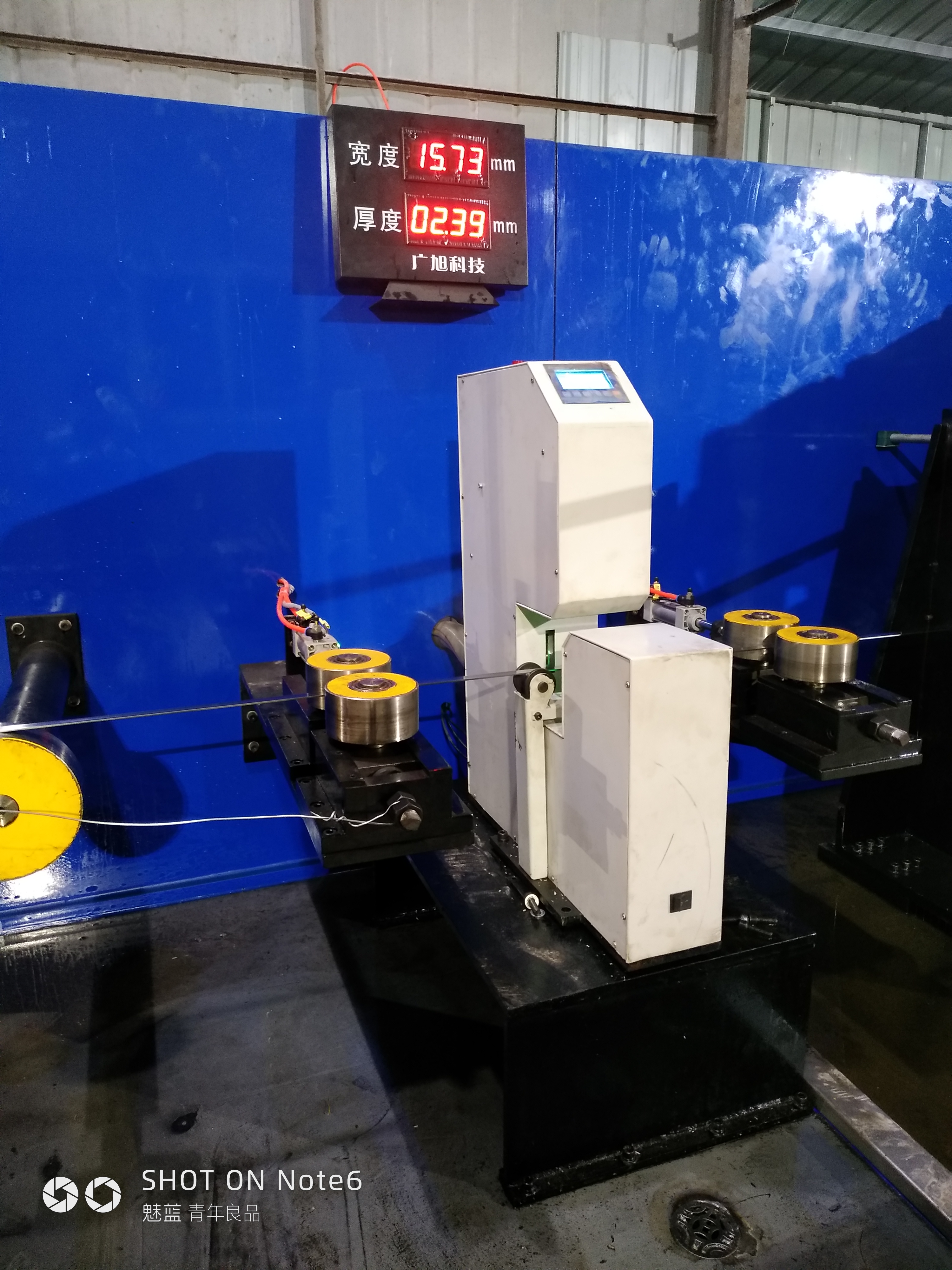

光電測寬測厚儀是集光學、機械、電子電路、通訊技術為一身的成套設備，采用單測頭測寬原理對矩形或方形截面產品的寬度和厚度進行測量，2組測頭呈水平、豎直布置，可同時測量被測物寬度和厚度。每套設備主要由測寬測厚儀、報警單元、通訊單元、現場LED顯示屏等組成。

設備參數

1、寬度測量范圍：0～40（定制）；

2、寬度測量精度：≤±0.02（在軋材無扭轉狀態下）；

3、厚度測量范圍：0～15（定制）；

4、厚度測量精度：≤±0.01（在軋材無扭轉狀態下）；

5、測量頻率（Hz）：500（即每秒測量500個截面）；

功能描述：

1、液晶屏顯示內容：實時測量值、標準值、上下公差等。

2、外接屏顯示內容：實時測量值。

3、產品參數設置：可設置產品規格、標準寬度值、厚度值、上下公差等參數。

4、系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

5、報警設置：可設置報警的閾值，測量值超差時聲光報警。

6、修正功能：自動修正，放入標準直徑量塊后自動校準；手動修正，填入修正量（需增加或減小的數值）后修正。

7、數據傳輸功能：可上傳數據至上位計算機。

測寬測厚儀是在線檢測設備，即可測量扁型材的寬度與厚度尺寸，又能檢測圓形軋材的外徑及橢圓度尺寸。
