對直線度尺寸的檢測很多企業都不陌生，但對在線直線度測量儀的了解卻不是很多，畢竟現在市面上的能實現在線直線度測量的設備也是寥寥無幾。本文帶你了解光電檢測原理的在線直線度檢測儀。

在線直線度測量儀方法

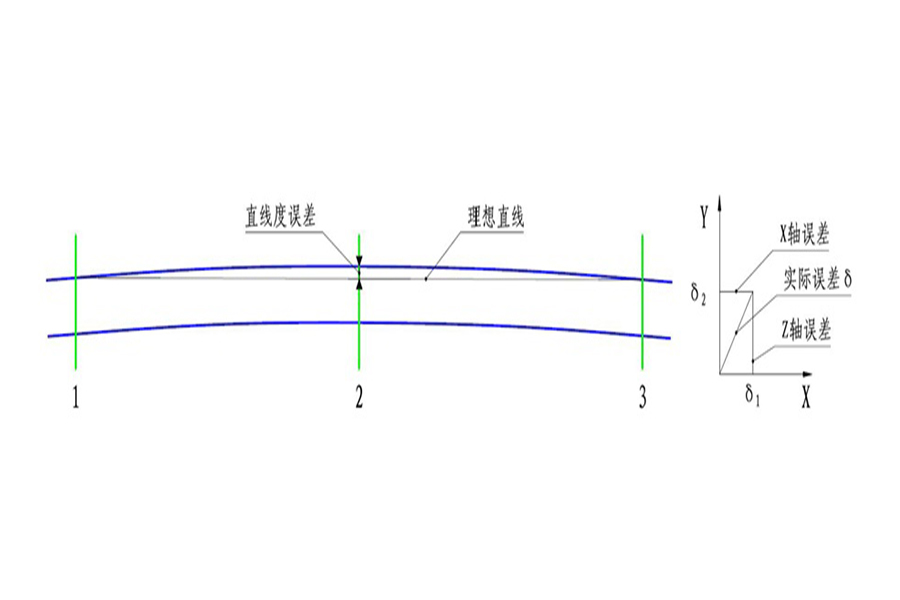

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

為企業帶來的效果：

節約時間

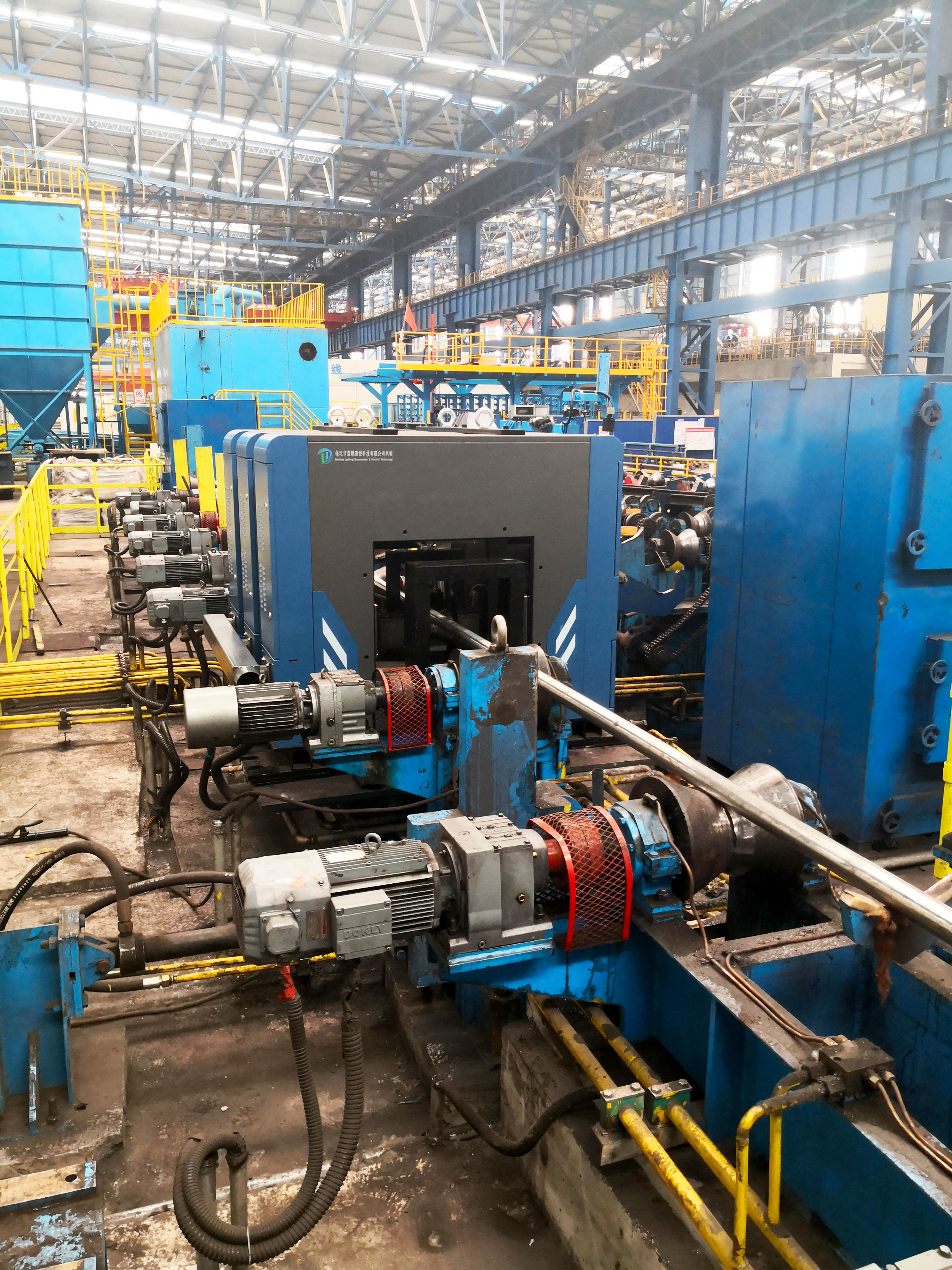

人工檢測無疑費時費力，無論是哪種方法，并且滯后也是無法改變的問題，而在線直線度測量儀是直接安裝在產線上，進行非接觸式在線檢測，實時超差提示，檢測速度快，從被測物通過測量儀開始到結束，測量儀實時給出各種分析檢測數據，無論是從測量、記錄、分析等都能快速完成，減少不必要的時間浪費。

提高成材率

在軋制中，因種種原因引起成品尺寸超差，往往發現有質量問題時，實際上有質量問題的成品已遠遠不止這一根，容易造成批量事故，使用在線直線度測量儀可及時檢測和顯示各項信息，并且在出現不合格品，及時進行超差聲光提示，從而使工作人員及時做出反應，避免更多的次品產生，這樣可大大提高成材率。

改進產品質量

在線直線度測量儀是可測量每米直線度的，測量頻率高，對不合格品進行及時提醒，不漏檢，不讓不合格品混在合格品中，還可將檢測的實時數據傳輸給產線自帶的控制系統，從而實現自動控制。

便于積累操作經驗

測控軟件系統不僅可及時顯示產品尺寸信息，進行各種數據分析，還可存儲檢測數據，日后結合設備工藝情況，找出不合格品原因，通過比較分析調整，提高操作水平，進而總結出合適的軋制方法。

實現全面尺寸檢驗

直線度檢測儀對產品進行全檢，從被測物進入測量儀的量程后就在不停的檢測，實現全檢，從根本上解決了人工測量漏檢的問題，杜絕批量質量事故的發生，保證出廠產品質量，從而提高產品的信譽。

在線直線度測量儀是高性能的檢測設備，給企業帶來更方便快速的操作方法，實現降本增效，提升企業自動化程度，讓成品品質得到保障。
