對于板材類產品而言，對其幾何尺寸的品質檢測，往往是寬度與厚度兼具的，為了同時滿足兩種檢測需求，制造了組合式測寬測厚儀。

單獨的測寬儀的原理有光電、機器視覺、激光等，光電測寬儀不僅可選擇的測量原理多，還能進行各種規格尺寸的寬度尺寸檢測，也是常用的寬度測量設備；測厚儀有光電、激光、射線等，由于激光傳感器沒有危害，更多的還是使用激光測厚儀。

也因此，測寬測厚儀采用光電與激光相結合的方式進行檢測，性能更好、性價比更高，將其組合到一起，也無需為兩種方式的測量而采購兩臺設備。

對于寬度的檢測，采用的是雙鏡筒測頭測量，可通過移動測頭的位置，實現測量范圍的改變；對于厚度的測量采用激光測厚的方式進行，其測量點由上、下兩個對射的激光測頭組成。

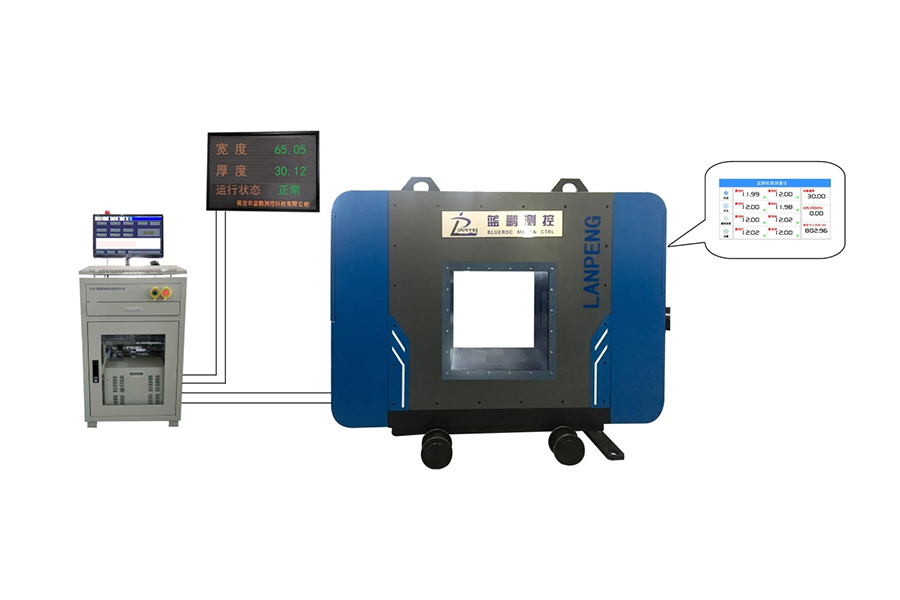

測寬測厚儀工作時，由人工設置測量帶材的參數范圍（寬度、厚度及超差范圍），直線運動機構帶動40測頭運動，自動切換到所設置的測量位置，寬度數據由兩組40測頭測量；厚度數據由上下對射的激光測頭測量B1和B2的數據；寬度及厚度數據通過數據線傳輸給工控機進行計算、曲線擬合等復雜運算。運算結果將同時在電氣室液晶顯示器和現場LED顯示屏上顯示。

測量及顯示內容

顯示內容

操作室液晶顯示器：實時顯示軋件的寬度尺寸和厚度尺寸；實時顯示寬度尺寸和厚度尺寸的波動曲線。顯示設定的寬度標稱值、厚度標稱值及正負公差等。

現場LED顯示屏：實時顯示寬度尺寸和厚度尺寸。顯示頻率1-3次/秒。

光電測寬系統與激光測厚系統均是藍鵬測控自主研發的產品，因此生產廠家為客戶可定制成不同范圍、不同精度、不同防護等級、不同原理等的測量設備。當然也不僅僅包括測寬與測厚，其余的諸如測長、測徑、測直線度（圓形軋材）、測表面缺陷等均可為客戶擇優方案定制，不管是性能上，性價比上，還是使用效果上都更好。
