關于直線度尺寸的檢測，相信你聽說過很多諸如直線法、直尺法、激光準直法等的離線檢測方式，那你聽說過在線直線度測量儀嗎？它是可安裝在產線上進行實時在線檢測的設備。本文就跟隨小編一起來簡單的了解一下。

在線直線度測量儀的測量方法

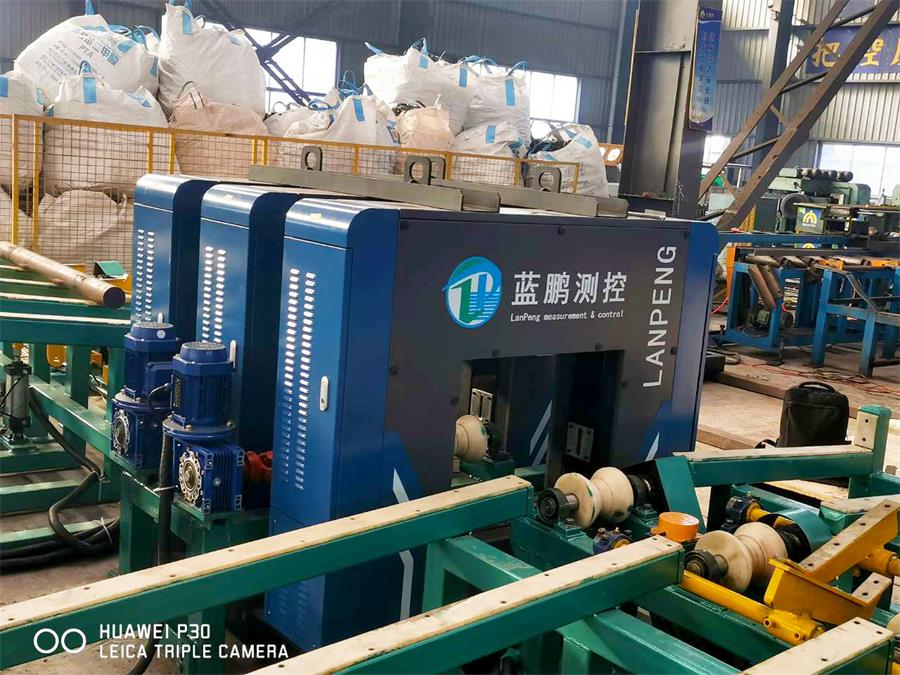

直線度測量儀是由3臺小測量儀組合而成，這3臺測量儀等間距排布，間隔總體可以是1m、1.2m、1.5m等，根據需要檢測的信息有關，如間隔1m，則測量每米的直線度尺寸。

在測量時，前后2臺測量儀檢測位置信息負責擬合成一條直線，中間測量儀測量的位置信息則與擬合的直線做對比，從而得到直線度尺寸。

為了得到更真實的檢測數據，每臺小測量儀都具備兩組成垂直分布狀態的光電測頭，可利用2路測頭的位置數據計算測量點在坐標系中的實際偏差，這樣無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

由技術工程師將在線直線度測量儀安裝在生產線上并驗收合格后，檢測即可開始，當更換軋材規格時，重新設定棒材的基礎信息，如標稱值、產品名稱等，設置完畢，點擊保存，然后點擊開始測量，即可完成自動化的檢測，檢測的數據實時顯示于嵌入式智能終端（安裝在測量儀主體上）、測控軟件（安裝在工控機的計算機上）、外接LED大屏上（選配）。

這樣就完成了在線直線度尺寸的檢測。當檢測到的數據超差時，各顯示界面的字體顏色由綠色變為紅色（上超差）/黃色（下超差）；同時進行聲光提示（該功能可自由選擇打開或關閉）。

此外，測控軟件上顯示的數據還會進行智能分析，繪制多樣圖表，還進行測量儀的各參數設置，產品的各參數設置，進行修正，對每根軋材保存一個完整的檢測記錄等功能，還可將檢測數據實時傳輸給控制系統、分揀系統、MES系統等各類需要實時直線度尺寸的設備。

在線直線度測量儀主要是應用于圓形軋材的檢測，自然也包括圓形承重鋼管的直線度尺寸檢測，是專為產線自動化生產研發的在線設備。
